- UART란?

병렬 데이터의 형태를 직렬 방식으로 전환하여 데이터를 전송하는 컴퓨터 하드웨어의 일종

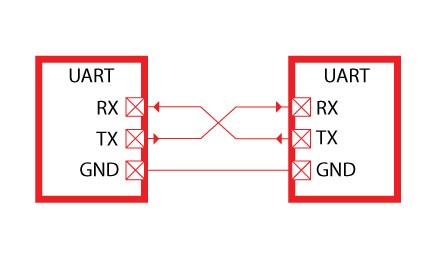

보통은 4핀의 형식으로 구성 되어있다.
(*VCC, *RX, *TX, *GND)
* 전압 공급(전원 핀)
* 데이터 수신 핀
* 데이터 송신 핀
* 보드의 기준 전압을 맞춰주는 핀(그라운드라 부른다)
UART의 핀 구조도 알았겠다, 이제 위에 있는 보드 사진에서 어느 부분이 UART 핀인지 알 수 있을 것이다.

사진에서 중앙에서 왼쪽으로 조금 가보면 위와 같이 4핀으로 구성된 무언가를 끼우는 핀홀이 있을 것이다.
이 홀이 UART 홀이다.
- 무슨 칩일까?(1)

처음에 보곤 무슨 칩인지 잘 모르겠어서 2분 정도는 고민을 했다.
그러다 칩에 써져있는 MEDIATEK가 회사명, 아래에 적혀있는 것들이 모델명 인 것 같아서 구글링을 했다.
그랬더니 MEDIATEK 사이트에서 아래와 같은 검색 결과가 나왔다.


www.mediatek.com/products/homeNetworking/mt7628k-n-a
MT7628K/N/A

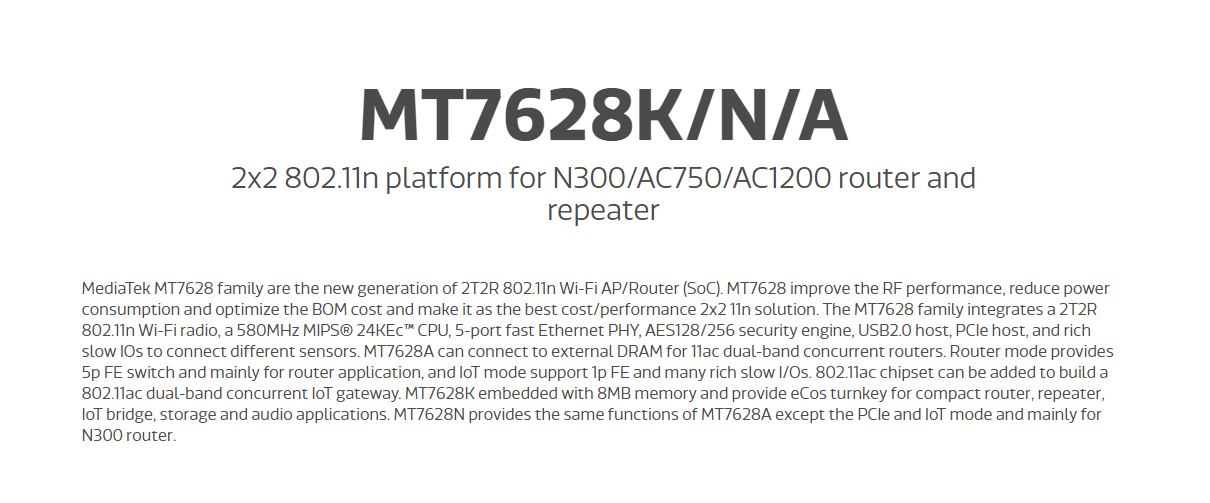

MT7628K/N/A 2x2 802.11n platform for N300/AC750/AC1200 router and repeater MediaTek MT7628 family are the new generation of 2T2R 802.11n Wi-Fi AP/Router (SoC). MT7628 improve the RF performance, reduce power consumption and optimize the BOM cost and make i
www.mediatek.com

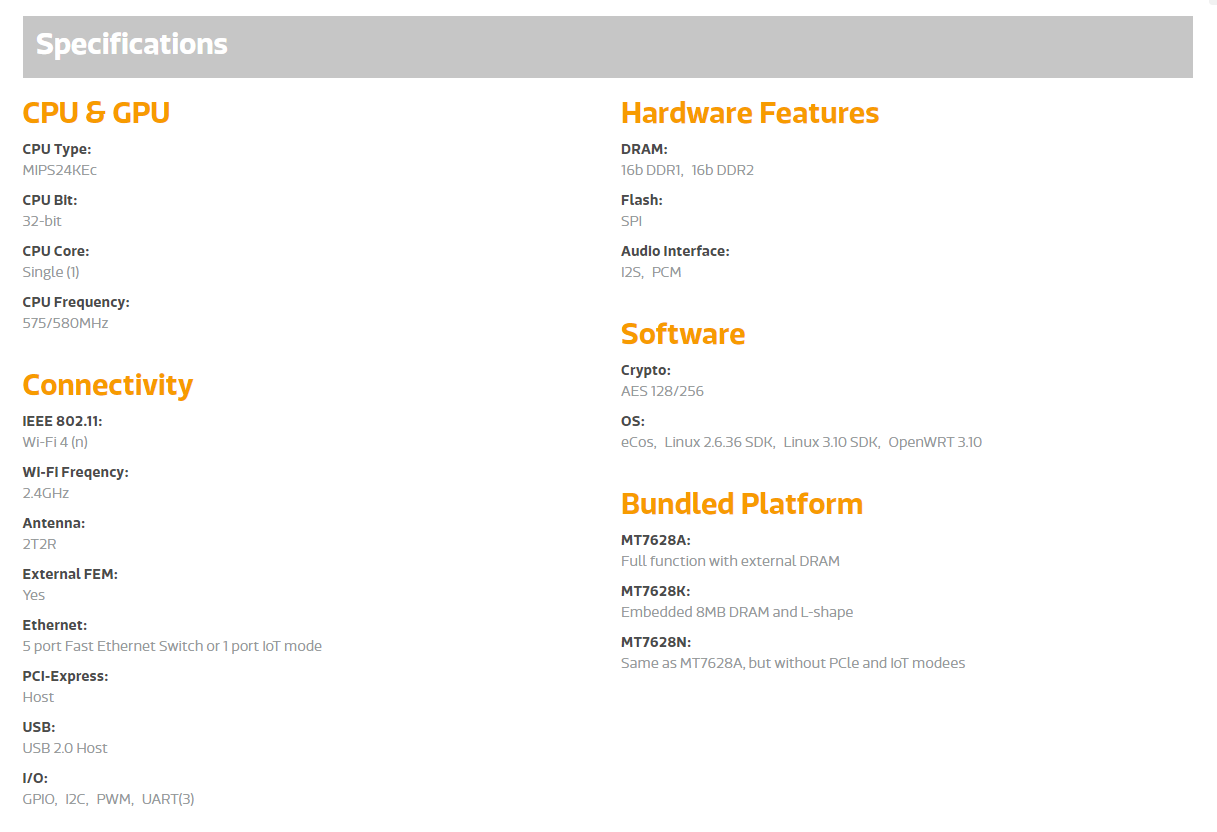

스펙을 적어놓은 상세 페이지다.
상세페이지를 살펴보니 N300/AC750/AC1200 router and repeater 용 *SoC라는 것이 확인됐다.
* 단일 칩 시스템(System-on-a-chip), 모든 기능들이 집적되어 있는 한 개의 칩을 의미한다.
- 무슨 칩일까?(2)

위와 같은 방법으로 구글링을 해봤다.
W9751G6KB-25 Stock and Price by Distributor
AE Petsche Allied Electronics & Automation Arrow Avnet Asia Bisco Breizelec, Inc. CDI Chip 1 Exchange Chip1Stop Chipmall Electronics Coilcraft ComS.I.T. CoreStaff Digi-Key Dynamic Solutions Electro Enterprises Electroshield element14 ERA EVE GmbH Flip Elec
www.findchips.com

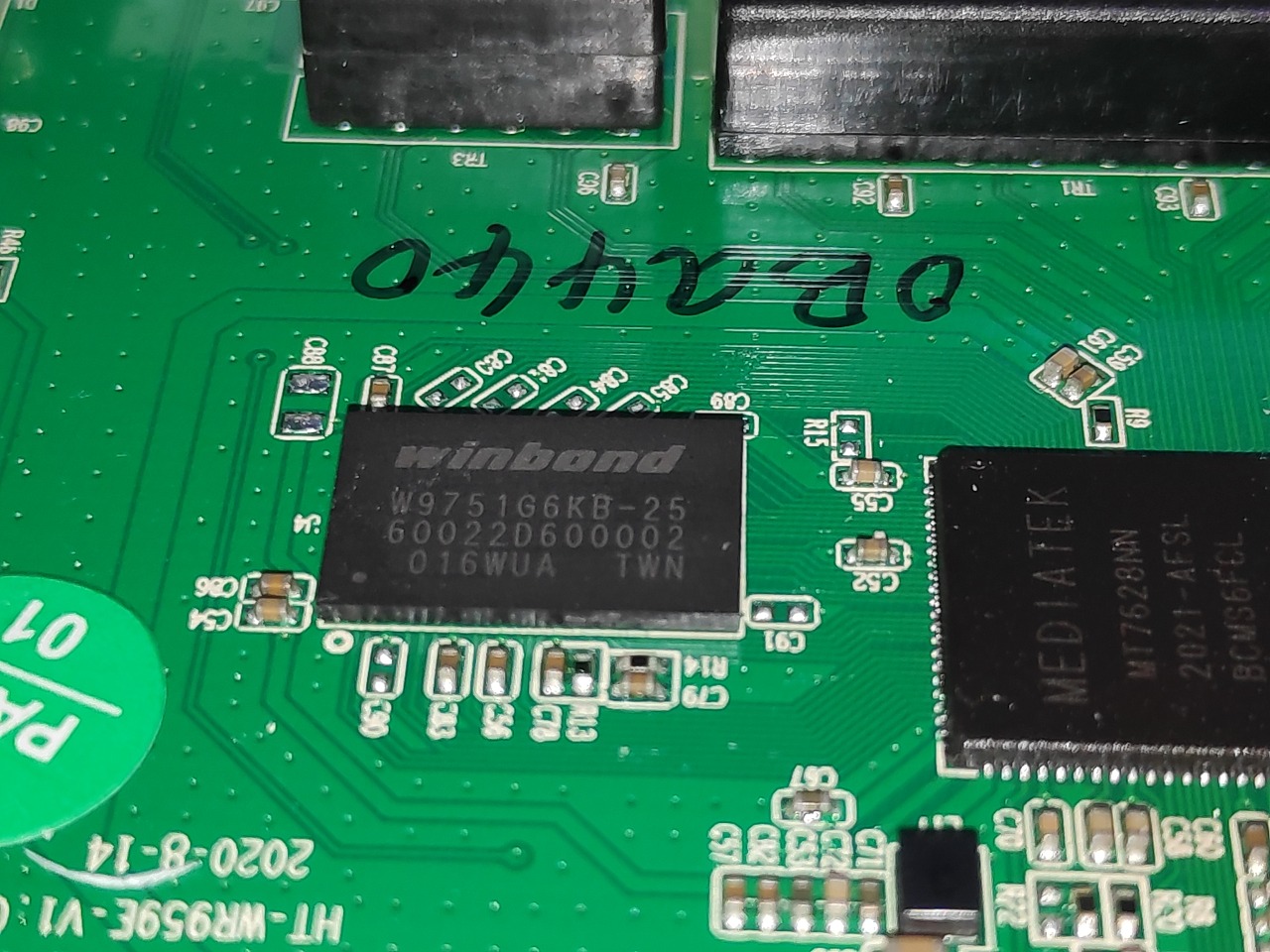

상세 페이지에 들어가서 살펴보니 Winbond사의 SDRAM이란걸 확인했다.
용량은 512Mbit(64MB)였다.
그 외 다른 사양들은 위 링크에 자세히 적혀있으니 구구절절 다 말하지는 않을거다.
+) 이 칩이 SDRAM이라는건 위에 있는 보드 안에서 주기억 장치 역할을 수행 한다는 것이다.
- 무슨 칩일까?(3)

아까와 같은 회사에서 제조한 것 같다.
그런데 크롤링을 해보니 아까와는 달리 웹사이트가 제대로 나오질 않았다.
그래서 아예 Winbond 사이트에 들어가서 모델명을 조금씩 바꿔가며 찾기 시작했다.
www.winbond.com/hq/product/code-storage-flash-memory/serial-nor-flash/?__locale=en&partNo=W25Q32JV
Code Storage Flash Memory - Serial NOR Flash - W25Q32JV - Winbond -
Winbond Electronics Corporation Specialty Memory IC Company engaged in design, manufacturing and sales services
www.winbond.com

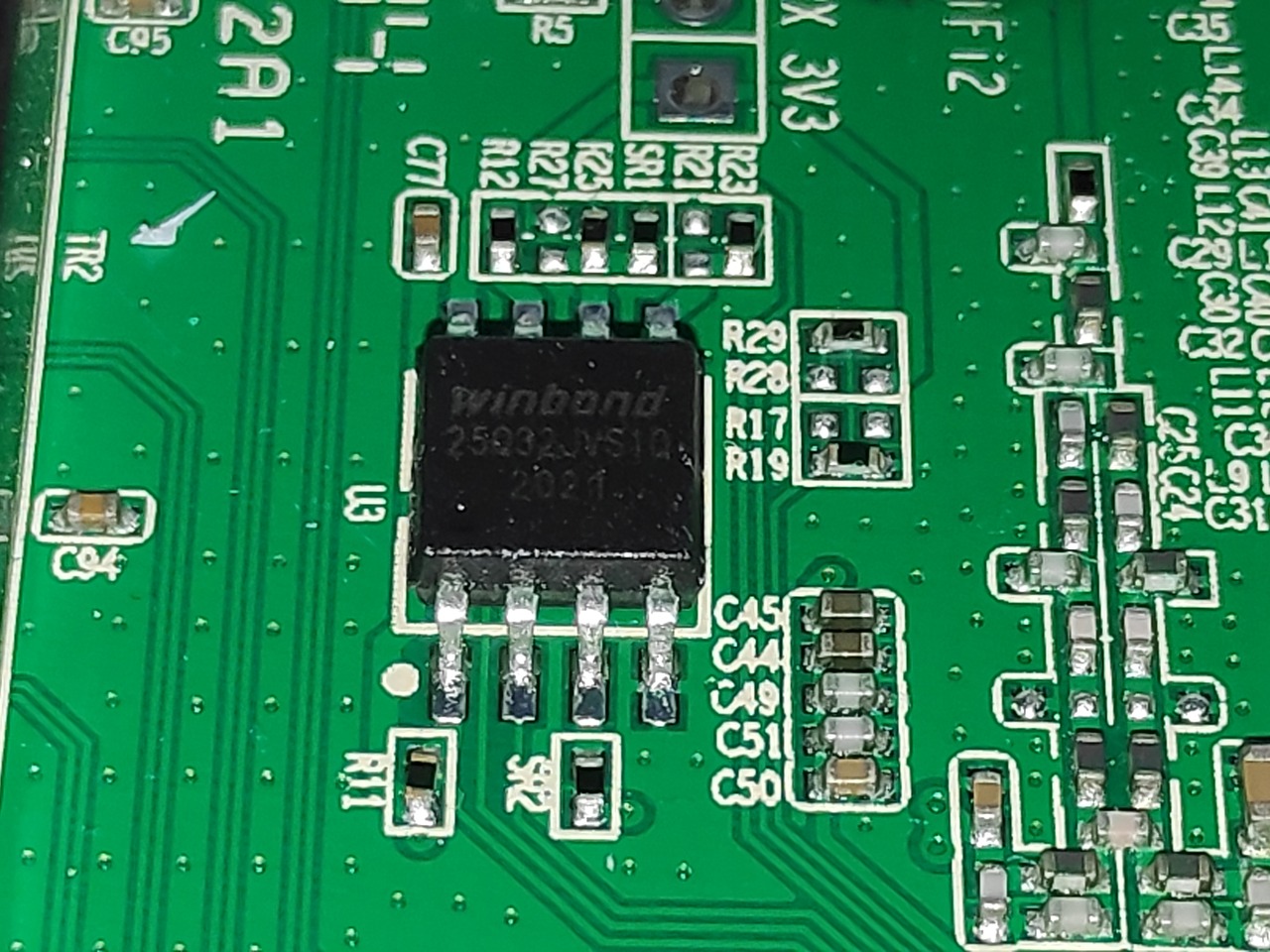

25Q32JV이라는 모델을 찾았다.
종류를 보니 Flash Memory였고, 용량은 32Mbit(4MB)였다.
+) 이 칩이 Flash Memory라는건 위에 있는 보드 위에서 보조 기억 장치의 역할을 수행 한다는 것이다.
(Flash Memory는 주기억 장치이기도 하고 보조 기억 장치이기도 하다)
+) Mbit는 저장장치의 전송속도나 메모리 크기 등을 표시하기 위하여 사용된다.
